Logicdata-certificeret hardware
GoBrightsmarte arbejdssoftware integreres problemfrit med Logicdatas højdejusterbare skriveborde og giver større fleksibilitet og effektivitet til dit kontor gennem intelligent skrivebordsbooking. Med GoBright Interact gemmes din foretrukne skrivebordshøjde og anvendes automatisk på ethvert Logicdata-udstyret skrivebord i det øjeblik, du tjekker ind. Du skal blot angive dine præferencer i GoBright og nyde godt af øjeblikkelige, personlige justeringer.
LED-indikatorer viser skrivebordets tilgængelighed og rengøringsstatus på et øjeblik, mens kombinationen af Logicdatas avancerede hardware og GoBrightintuitive system giver synlighed i realtid og problemfri skrivebordsstyring - hvilket øger både komfort og produktivitet i hele dit arbejdsområde.
GoBright understøtter udvalgte modeller af Logicdata-aktuatorer. En omfattende liste over de understøttede modeller sammen med detaljerede installationsinstruktioner for hver enkelt findes senere i denne artikel.
GoBright Elementer, der er nødvendige for at integrere:
Hvad skal du altid bruge for at forbinde et højdejusterbart Logicdata-skrivebord med GoBright ?
- GoBright Interact-enhed
- GoBright
- Kabel til tilslutning af Logicdata-kontrolboks (Compact, Neo 2G eller Neo 3G) til GoBright Expansion-boksen
- Med Logicdata Smart 3G-modellen skal du bruge et ekstra DIN Logicdata-kabel
- Kabel til at forbinde Logicdata DM-kontrolboksen med GoBright Expansion-boksen
- Strømkilde: Afhængigt af modellen af Logicdata-kontrolboksen kan du også få brug for en strømadapter eller en alternativ strømkilde til GoBright Interact. Yderligere oplysninger findes i afsnittet nedenfor.
- Se også artiklen om andet tilbehør til GoBright Interact.
Diagram

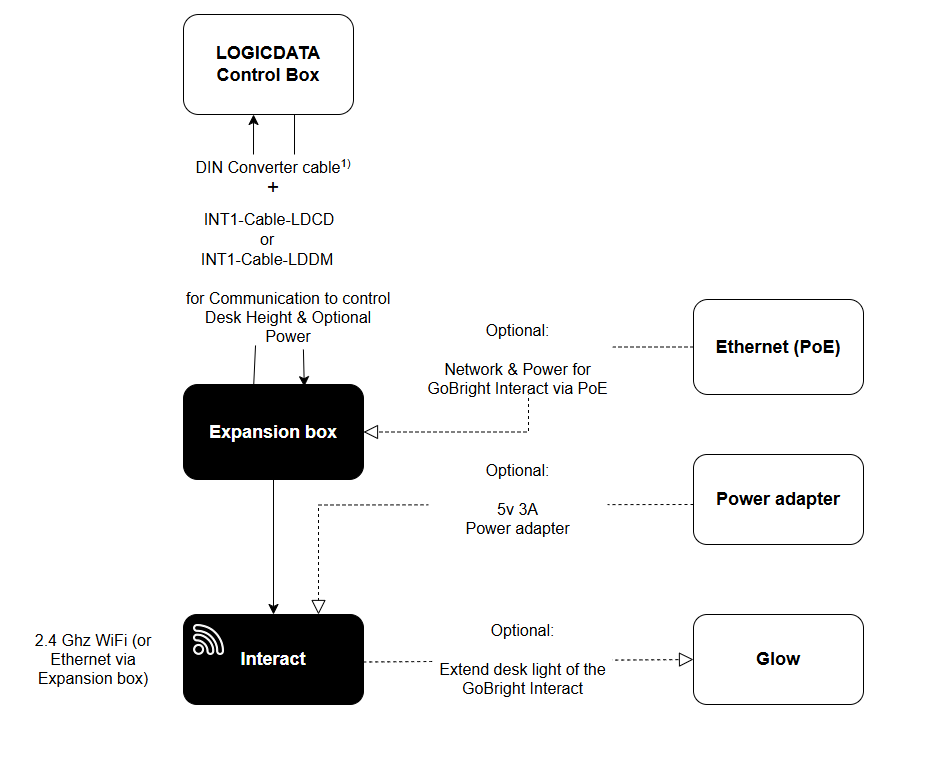

Forbindelsesdiagram: Sådan tilslutter du GoBright Interact til et Logicdata-bord
Logicdata-kablet forbinder Logicdata-kontrolboksen med GoBright Expansion Box, hvilket muliggør automatisk højdejustering af kompatible skriveborde.
Vi har brug for tre forskellige kabler til at forbinde forskellige Logicdata-kontrolboks-modeller med GoBright Expansion Box:
-
Compact- og Neo 2G-modeller:
Brug Logicdatas standardtilslutningskabel (INT1-Cable-LDCD) til at forbinde kontrolboksen med GoBright Expansion Box til automatisk højdejustering. -
Neo 3G Model:
Ud over standard Logicdata-kablet skal der bruges et ekstra DIN-kabel1) for at fuldføre forbindelsen. -
Logicdata DM Desks:
Disse kræver et specifikt DM-kompatibelt kabel (INT1-Cable-LDDM) for at kunne forbindes til GoBright Expansion Box.
1) DIN-konverteringskablet er nødvendigt med CB-modellen Smart Neo 3G. Dette DIN-kabel forbinder LOGICDATA CB kontrolboks til GoBright udvidelsesboksen sammen med INT1-Cable-LDCD, hvilket muliggør højdejustering af skrivebordet via GoBright Interagerer. Det henviser til et standardiseret stik, der er nødvendigt for kontrolboks type 3G. Dette DIN konverteringskabel kan købes hos LOGICDATA.
Typer af Logicdata-kontrolbokse
GoBright understøtter en række Logicdata-aktuatorer, som er modeller, der leverer eller ikke leverer strøm til Interact-systemet.
Bekræft kontrolboksens type
For at kontrollere, hvilken type kontrolboks du har, skal du tjekke klistermærket på bagsiden af kontrolboksen:
Liste over understøttede Logicdata-kontrolbokse
| Model | Strømforsyning til Interact fra kontrolboksen | DIN-omformerkabel |
|---|---|---|
| Kompakt | Nej | Ikke nødvendigt |
| Smart Neo 2G | Nej | Ikke nødvendigt |
| Smart Neo 3G | Nej | Ja, det gør jeg.1) |
| Dynamisk bevægelsessystem (DM) | Ja | Ikke nødvendigt |
1) DIN-konverteringskablet er nødvendigt med CB-modellen Smart Neo 3G.
Hvis din kontrolboks ikke er på listen, bedes du kontakte os på gobright Logicdata-kontrolboksens modelnumre kan variere i visse scenarier. Vi hjælper dig med at verificere kompatibiliteten og rådgiver dig om de nødvendige komponenter.
Installationsvejledning og nødvendige produkter pr. Logicdata Control Box-type
I denne del af artiklen er der detaljerede installationsinstruktioner til at integrere alle komponenter med Interact-systemet via Logicdata-kontrolboksen. Afhængigt af typen af Logicdata-kontrolboks har vi beskrevet, hvordan man tilslutter GoBright Interact ved hjælp af fanerne nedenfor.
LOGICDATA Control Box - Strøm til GoBright Interact via adapter
Dette afsnit gælder for Logicdata-kontrolbokse, der ikke giver direkte strømforsyning til GoBright Interact. I disse tilfælde skal du bruge en strømadapter til Interact eller levere strøm via PoE (Power over Ethernet) gennem GoBright Expansion-boksen.
Kompakt
De følgende billeder giver omfattende installationsinstruktioner om hvordan man installere alle komponenter i forbindelse med den Interact systemet for den Logicdata Compact model:
| Logicdata Compact | ||
|
1. Kommunikation mellem aktuator og ekspansionsboks. Kablets DIN-stik går ind i aktuatorens DIN-port. 2. Kontrol af ben |
||
| Den anden side af Compact | ||
| 3. Strømforsyning til Logicdata-aktuatoren | ||
| 4. Forsiden af Logicdata Compact-aktuatoren | ||
| Logicdata DIN-kabel | ||
|
1. Tilslutning til aktuatoren - kablets DIN-stik går ind i aktuatorens DIN-port. 5. Tilslutning til udvidelsesboksen |
||
| Udvidelsesboks | ||
|
5. Tilslutning af kablet til udvidelsesboksen 6. Tilslutning af udvidelsesboksen til Interact |
||
| Interagere | ||
| Forsiden af Interact | ||
| Bagsiden af Interact | ||
|
6. Port til udvidelsesboksen 7. Glød 8. Strømforsyning til Interact fra adapteren |
Smart Neo 2G
Følgende følgende billeder giver detaljeret installations instruktioner til integration af alle komponenter med den Logicdata Smart Neo 2G model som del af den Interact systemet.
| Logicdata Smart Neo 2G | ||
|
1. Kommunikation mellem Interact og aktuator - kablets DIN-stik går ind i aktuatorens DIN-port 2. Kontrol af ben |
||
| Den anden side af Smart Neo 2G | ||
|
3. Vi bruger ikke denne port 4. Strømforsyning til Logicdata-aktuatoren |
||
| Forsiden af Smart Neo 2G | ||
| Logicdata DIN-kabel | ||
|
1. Tilslutning til aktuatoren - kablets DIN-stik går ind i aktuatorens DIN-port 5. Tilslutning til udvidelsesboksen |
||
| Udvidelsesboks | ||
|
5. Tilslutning af kablet til udvidelsesboksen 6. Tilslutning af udvidelsesboksen til Interact |
||
| Interagere | ||
| Forsiden af Interact | ||
| Bagsiden af Interact | ||
|
6. Port på udvidelsesboksen 7. Glød 8. Strømforsyning til Interact fra adapteren |
Titel
Disse billeder tilbyder detaljerede instruktioner til installation af alle komponenter med den Interact systemet på den Logicdata Smart Neo 3G model.
| Logicdata Smart Neo 3G | ||
|
1. Vi bruger ikke denne port 2. Kontrol af ben |
||
| Den anden side af Smart Neo 3G | ||
|
3. Tilslutning af DIN-kablet til aktuatoren 4. Strømforsyning til Logicdata-aktuatoren |
||
| Forsiden af Smart Neo 3G | ||
| Logicdata DIN-kabel | ||
|
3. Tilslutning af DIN-kablet til aktuatoren 5. Kommunikation mellem kablerne - DIN-stikket på det sorte kabel går ind i DIN-porten på det blå stik på dette kabel |
||
| Logicdata DIN-kabel | ||
|
5. Tilslutning til aktuatoren - DIN-stikket på det sorte kabel går ind i DIN-porten på det blå stik på det andet kabel 6. Tilslutning til udvidelsesboksen |
||
| Udvidelsesboks | ||
|
6. Tilslutning af kablet til udvidelsesboksen 7. Tilslutning af udvidelsesboksen til Interact |
||
| Interagere | ||
| Forsiden af Interact | ||
| Bagsiden af Interact | ||
|
7. Port til udvidelsesboksen 8. Glød 9. Strømforsyning til Interact fra adapteren |
Kontrollér de nødvendige komponenter for at kunne integrere Logicdata-kontrolboksen med GoBright Interact-systemet.
Nødvendige produkter til integration med Logicdata
For at købe denne kombination af produkter, se venligst artikelnumrene i vores prisliste til produkterne:
INT-1 Interact Booking Device
INT1-POE-DESK PoE og Desk Control-udvidelsesboks til Interact-enhed
INT1-ADAPT-MULTI strømadapter til Interact (EU/UK/US-stik)
INT1-CABLE-LDCD LOGICDATA CB Desk Control-kabel til Interact Expansion Box
DIN-kabel 1)
1) DIN-konverteringskabel er kun nødvendigt med kontrolboks-modellen Smart Neo 3G. Den DIN omformerkablet kan købes købes hos LOGICDATA.
Indkøbsnote:
1. INT1-CABLE-LDCD LOGICDATA CB Desk Control Cable til Interact Expansion Box kan købes i GoBright.
2. Blåt DIN-kabel til Logicdata-aktuatoren skal købes direkte fra Logicdata.
LOGICDATA-kontrolboks - Strøm til GoBright Interact via Logicdata-kontrolboks
Dette afsnit dækker Logicdata DM Control Box, som giver direkte strømforsyning til GoBright Interact. I dette tilfælde er det ikke nødvendigt med en strømadapter til Interact for at levere strøm og/eller Power over Ethernet (PoE) via GoBright Expansion-boksen. påkrævet, men kan stadig bruges som et alternativ.
Dynamisk bevægelsessystem - DM
Disse billeder tilbyder detaljerede instruktioner til installation af alle komponenter med den Interact systemet på det Logicdata Dynamisk bevægelsessystem - DM model.

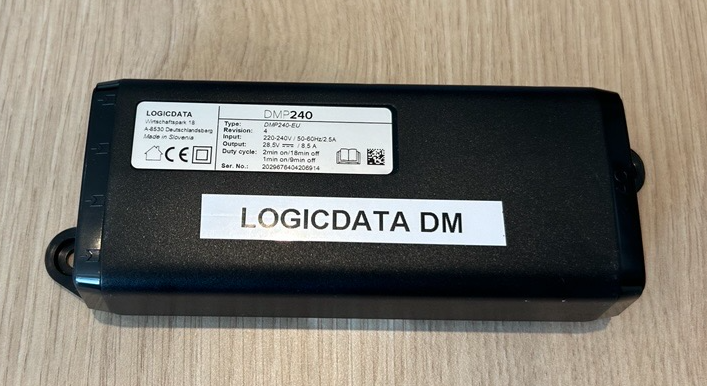

| Logicdata DM | ||
|

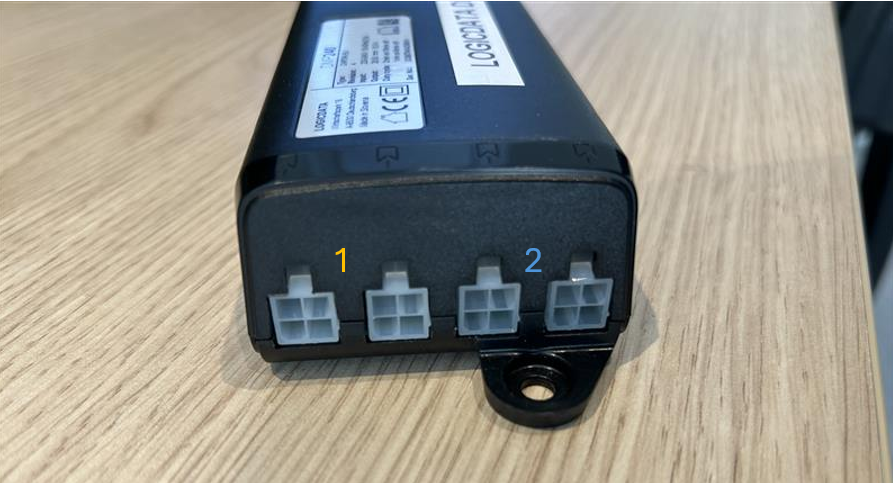

1. Kontrol af ben 2. Kommunikation mellem aktuator og ekspansionsboks. |
||
| Den anden side af Logicdata DM | ||
|

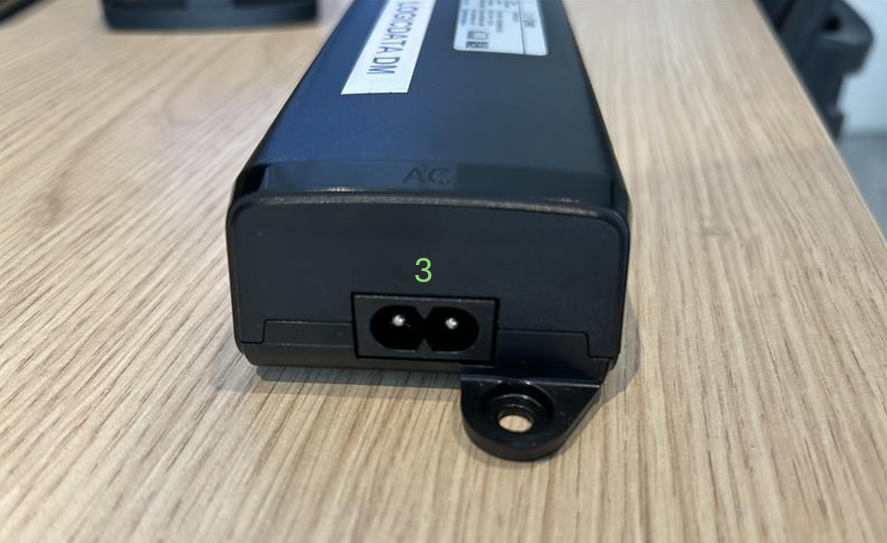

3. Strømforsyning til Logicdata-aktuatoren |
||
| Forsiden af Logicdata DM | ||

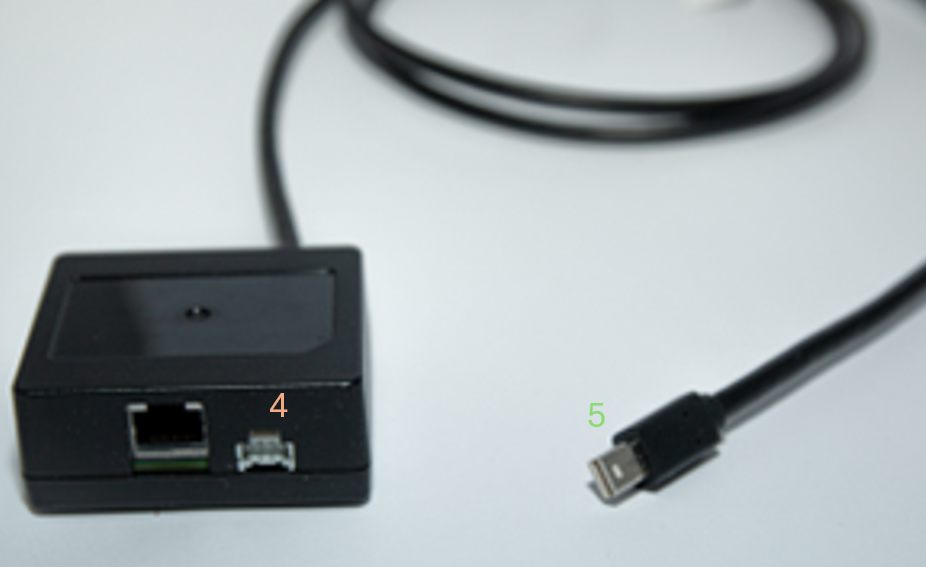

| Udvidelsesboks | ||
|
4. Tilslutning af kablet til udvidelsesboksen 5. Tilslutning af udvidelsesboksen til Interact |
||
| Interagere | ||
| Forsiden af Interact | ||

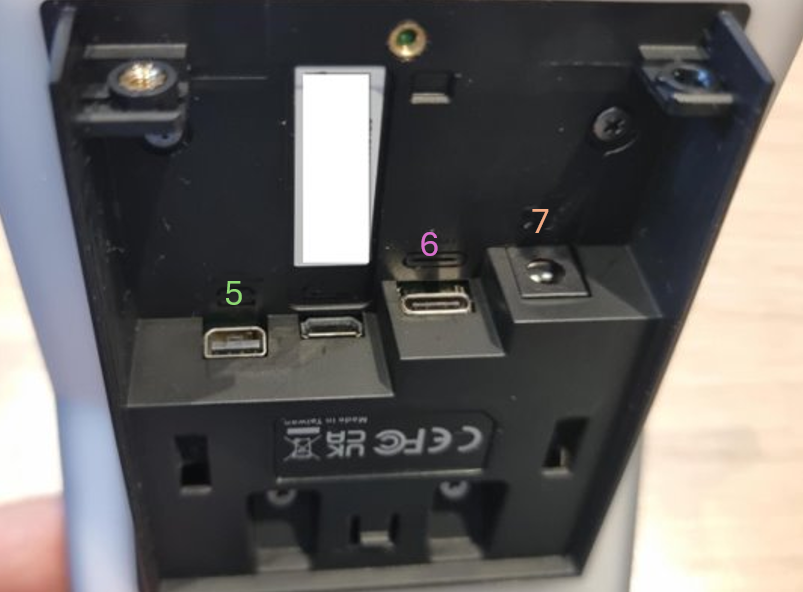

| Bagsiden af Interact | ||
|
5. Port til udvidelsesboksen 6. Glød 7. Strømforsyning til Interact fra adapteren |
Kontrollér de nødvendige komponenter for at kunne integrere Logicdata-kontrolboksen med GoBright Interact-systemet.
Nødvendige produkter til integration med Logicdata DM-pulte
For at købe denne kombination af produkter, se venligst artikelnumrene i vores prisliste til produkterne:
INT-1 Interact Booking Device
INT1-POE-DESK PoE og Desk Control-udvidelsesboks til Interact-enhed
INT1-ADAPT-MULTI strømadapter til Interact (EU/UK/US-stik)

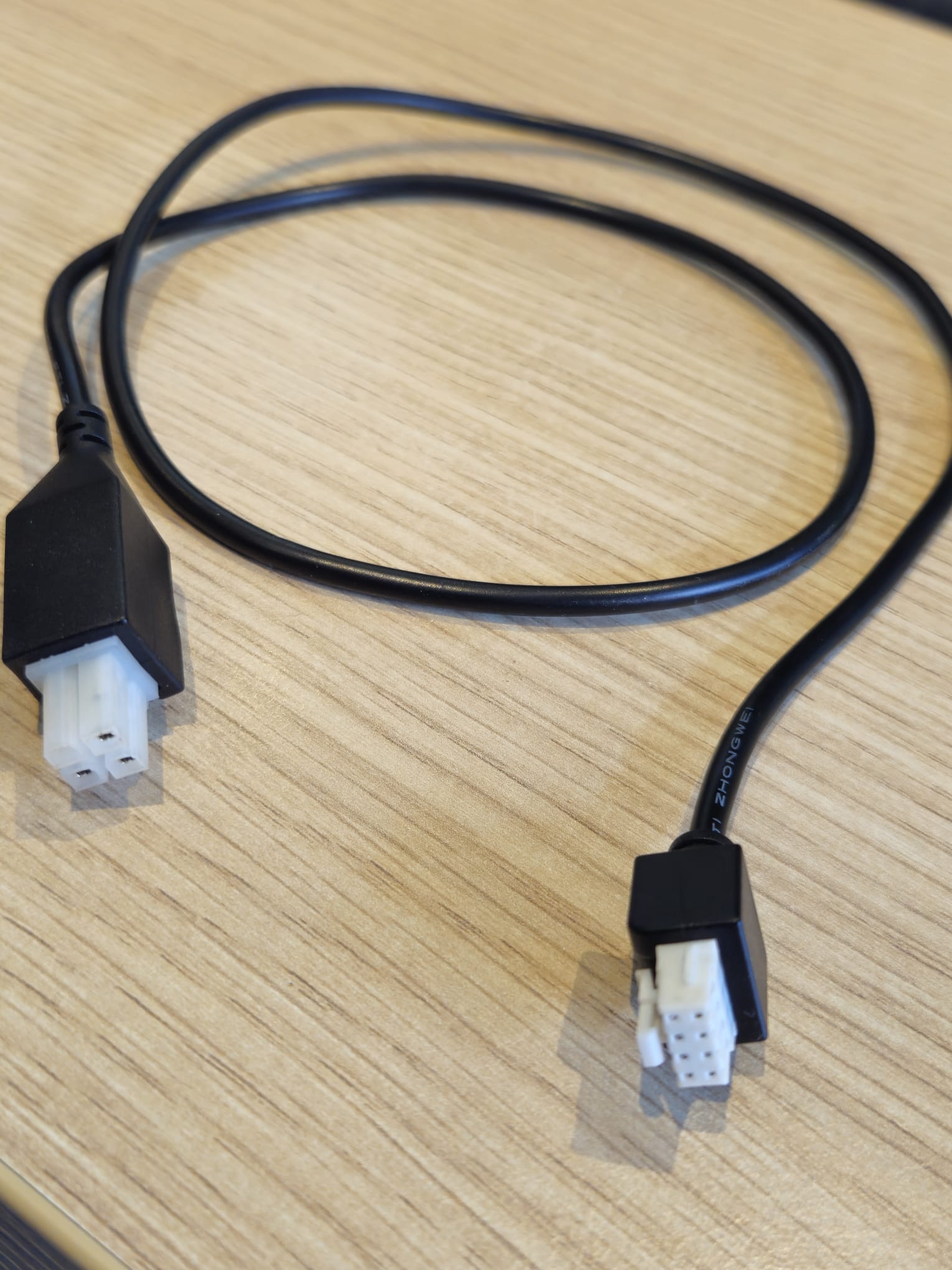

INT1-CABLE-LDDM LOGICDATA CB Desk Control-kabel til Interact Expansion Box
Indkøbsnote:
1. INT1-CABLE-LDDM LOGICDATA CB Desk Control Cable til Interact Expansion Box kan købes i GoBright.
Hvis den kontrolboks, du har, ikke er på listen, bedes du kontakte os på [email protected]
