Opsætning af sensorhardware
Fordi hver sensor har forskellig brug og rækkevidde, varierer opsætning og placering fra sensor til sensor. Der er et par generelle retningslinjer for hver sensor, der installeres.
Generel information (RF-sensor)
Alle sensorer drives af 3 standard AAA-batterier, batterilevetiden er 3 år, men husk, at du skal bruge litium-batterier af høj kvalitet. batterier af høj kvalitet. Installer ikke sensoren med skruer, da det kan forårsage kortslutning, dobbeltklæbende tape (f.eks. velcro) anbefales.
Afstanden mellem sensorerne og RF-modtageren skal være:
- Minimum 2 meter
- Maksimalt 40 meter (i åbent rum)
Eksemplerne ovenfor viser den korrekte afstand mellem sensoren og RF-modtageren, og hvordan vægge eller andre genstande kan forstyrre. Det sidste eksempel viser, at der kræves en minimumsafstand på mindst 2 meter, for at RF Mini Antenna kan fungere korrekt.
Tilstedeværelsessensor (RF/kablet sensor)

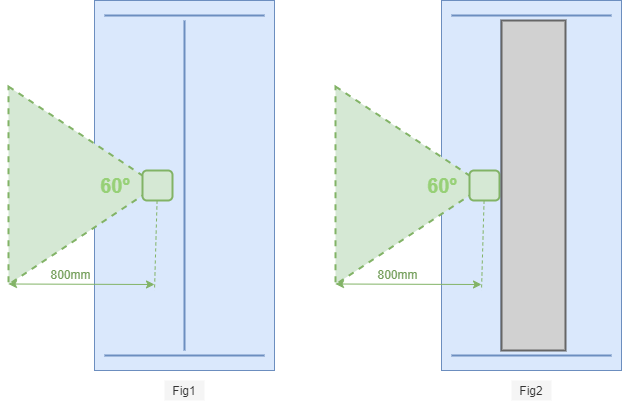

Sensoren placeres under skrivebordet ca. 400 mm fra forkanten med en måleafstand på op til 800 mm fra sensoren i en vinkel på 60° (fig. 1). I nogle tilfælde har skrivebordet en metalstøttebjælke, der løber ned langs midten af skrivebordet, så sensorens placering skal være foran bjælken (fig. 2).
Vigtige retningslinjer for installation:
- Tilstedeværelsessensoren er designet til at fungere i et kontor med aircondition, og temperaturen på kontoret bør ikke overstige 24 °C.
- Skrivebordets tilstedeværelsessensor bør ikke placeres i retning af eller i nærheden af en varmekilde.
- Skrivebordets tilstedeværelsessensor skal pege mod det åbne rum
- Skrivebordssensoren bør ikke placeres i nærheden af høje strømkilder
PIR-rumsensor (RF-sensor)
PIR-sensoren registrerer bevægelse, som en alarmsensor også ville gøre det. Forskellen til en alarmsensor er, at når man overvåger belægningen i et mødelokale, er der også små bevægelser, som når man drikker kaffe. Mens en alarmsensor kun behøver at opfange store bevægelser, som at gå i et rum.
Rækkevidde for små bevægelser
Ved små bevægelser har PIR-sensoren en optimal rækkevidde på 2 m med et dækningsområde på 2,5 x 2,5 m i den afstand (fig. 1 og fig. 2). Hvis en PIR-sensor placeres fladt på et standardkontorloft på 2,5-2,7 m, og et standardkonferencebord er i en højde på 0,73 m, nås disse niveauer.
Små bevægelser er typiske bevægelser under møder, f.eks. at bevæge hænderne og drikke kaffe.
Rækkevidde til større bevægelser
Store bevægelser, f.eks. at gå rundt i rummet, kan registreres af PIR op til 5 meter.
Optaget/ikke optaget
PIR-sensoren registrerer beboelse med det samme, men den har en indbygget hardware-timeout på ca. 13-15 minutter, før den går over til at være ubeboet.
For eksempel: Når en person kommer ind i rummet, sender den straks signalet "optaget". Når personen/personerne opholder sig i rummet, registreres der nu og da (inden for en tidsramme på 1-10 minutter) mindre eller større bevægelser, og PIR-sensoren forbliver i status "optaget". Når der ikke er registreret nogen bevægelse i 13-15 minutter, sender PIR-sensoren signalet "ubeboet".
Fra dette øjeblik vil sensorens indstillinger i rumprofilen i portalen "Occupation detection (only active when room has an occupation sensor)" begynde at tælle opsætningstiden. Når denne tid er gået, vil brugeren se statusændringen i GoBright. Det kan tage op til 2 minutter, efter at hardwarens timeout og portalindstillingernes tid er gået, før belægningsstatus faktisk bliver ændret på grund af platformens behandlingstid.
Positionering og detektion
For at opnå den ideelle rækkevidde og måling placeres PIR-sensoren i en vinkel mod det sted, hvor folk bruger rummet. Den bør ikke placeres i et hjørne, men kan også fastgøres til loftet i midten af rummet. Bemærk, at beslag til at fastgøre sensoren ikke er inkluderet som standard.
For at kunne registrere bevægelse må PIR'en ikke være blokeret (f.eks. af vægge, møbler, personer, der sidder lige foran sensoren osv.) For at opnå optimal registrering er det godt at registrere små bevægelser, men på grund af timeouten på 13-15 minutter er det sjældent, at der er et beboet rum uden store bevægelser i løbet af 13-15 minutter.
I mindre lokaler (f.eks. 4-8 personer, 5×5 meter) er det normalt tilstrækkeligt at placere PIR-sensoren fladt i loftet, midt på bordet. I større lokaler (bestyrelseslokaler osv.) kan det være nødvendigt at placere flere PIR-sensorer.
Vær opmærksom på ikke at opfange bevægelser fra tilstødende rum, gange osv. især når PIR-sensoren er installeret i små rum.
Placer ikke sensoren i direkte sollys eller i infrarøde kilder.
Gateway og RF-antenne
Før du placerer Gateway + RF-antennen på et svært tilgængeligt sted, anbefales det at installere GoBright og aktivere enheden først. Se oplysningerne om konfiguration af RF-sensorer og Gateway + RF-antenne her.
Oversigt over hardware:
RF-modtageren tilsluttes via cat5/6-netværkskabler og placeres over loftet. I de fleste situationer vil der være en eller to modtagere pr. etage, afhængigt af etagens struktur og form. Eksemplet nedenfor illustrerer, hvor RF-modtagerne skal placeres for at opnå den bedste dækning i forskellige strukturer.
Konceptuel visning af en modtagers rækkevidde:

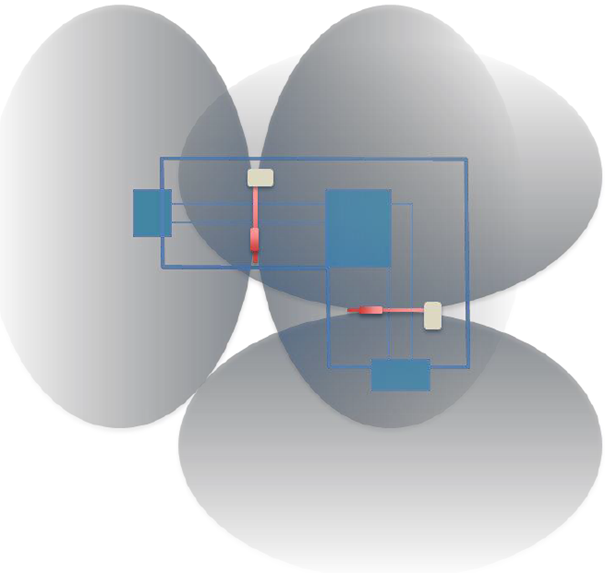

Eksempel på installation i L-formet grundplan med to modtagere:
